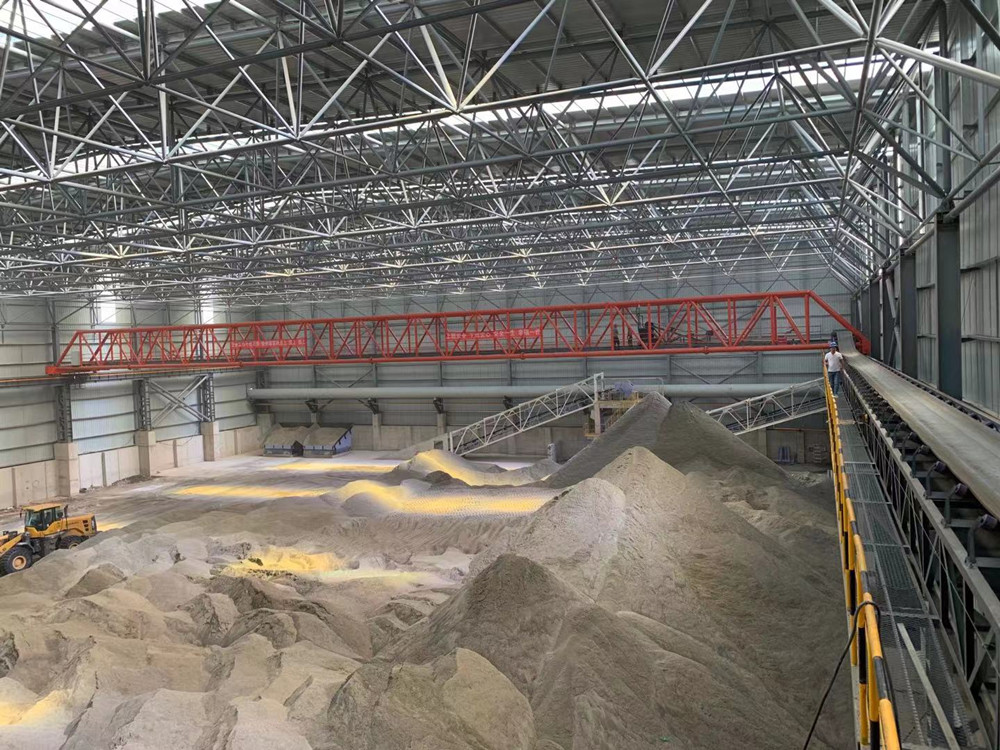

布料机系统适用于工矿业、水泥厂、煤场、矿渣、炉渣等原料棚内部，在固定跨间内均匀堆料，堆料高度达到10米，充分利用料棚上部空间。布料机系统是将堆料皮带机装设在一个可以移动的桥架上，而这个桥架是横跨料堆的。在它的堆料皮带机上设有S型的卸料小车，与桥架的运动方向相反，使堆料机能在料堆的任何一点进行堆料。此类堆料机适用于梯形横截面的料堆，也可以进行波浪形或水平层状的料堆。

　　布料机系统主要性能参数：堆料高度10米，输送能力300-500t/h。

　　布料机系统有着造价低廉，设备维修率低，堆料高，充分的利用了原料棚的上部空间，大大增加了料场的储料能力。

　　（一）结构形式

　　布料机系统（请参阅布料机系统附加图）主要由地坑稳流下料、1号上料皮带输送机、2号爬坡皮带输送机、3号水平皮带输送机、布料机所组成。主梁上铺设了布料机运行的钢轨。一侧安装走道，两侧均匀安装维修平台6个，检修布料机及水平皮带输送机运行机构而设。在布料机悬挂着全视野的操纵摄像头，操纵室内装有大屏幕显示器，方便人员操作。

　　布料机的供电，选用安全滑触线。

　　（二）、设备安装

　　以原有料场钢结构房为基准，设计、布置本工艺布料系统。设备安装前，根据土建图纸，进行设备安装前的放线、校验设备的基础尺寸，确定设备安装位置，进行设备安装。安装完毕后，重新校对，以保证设备安装与设计布置无误。

　　（三）、设备调试

　　设备调试采用变频器，现场调节试车。各皮带输送机由变频器控制由慢逐步加快皮带运行速度，确保试车阶段现场设备的安全性，使设备平稳的达到运行状态。

　　（四）、设备运行安全装置

　　1、启动警铃。

　　2、跑偏装置为调心托架。

　　3、皮带跑偏停车装置为皮带防跑偏器。

　　4、突发情况的急停装置为拉绳急停开关。

　　5、设备正常运行及急停的电器联锁装置。
